Carburateur Schéma Comprendre Rapidement Le Fonctionnement Et Les Pannes

Vous cherchez un schéma de carburateur clair pour enfin comprendre comment passe l’essence jusqu’au moteur ? En quelques repères visuels et quelques principes simples, vous pouvez lire n’importe quel schéma, identifier les principaux éléments et comprendre les pannes les plus courantes. Ce guide vous accompagne pas à pas pour décoder un carburateur, que vous travailliez sur une moto, une voiture ancienne ou une tondeuse. Que vous soyez mécanicien amateur ou simplement curieux de comprendre le fonctionnement de votre moteur, maîtriser la lecture d’un schéma vous fera gagner du temps et de l’argent lors de vos interventions.

Table des matières

Les bases du carburateur expliquées à partir d’un schéma

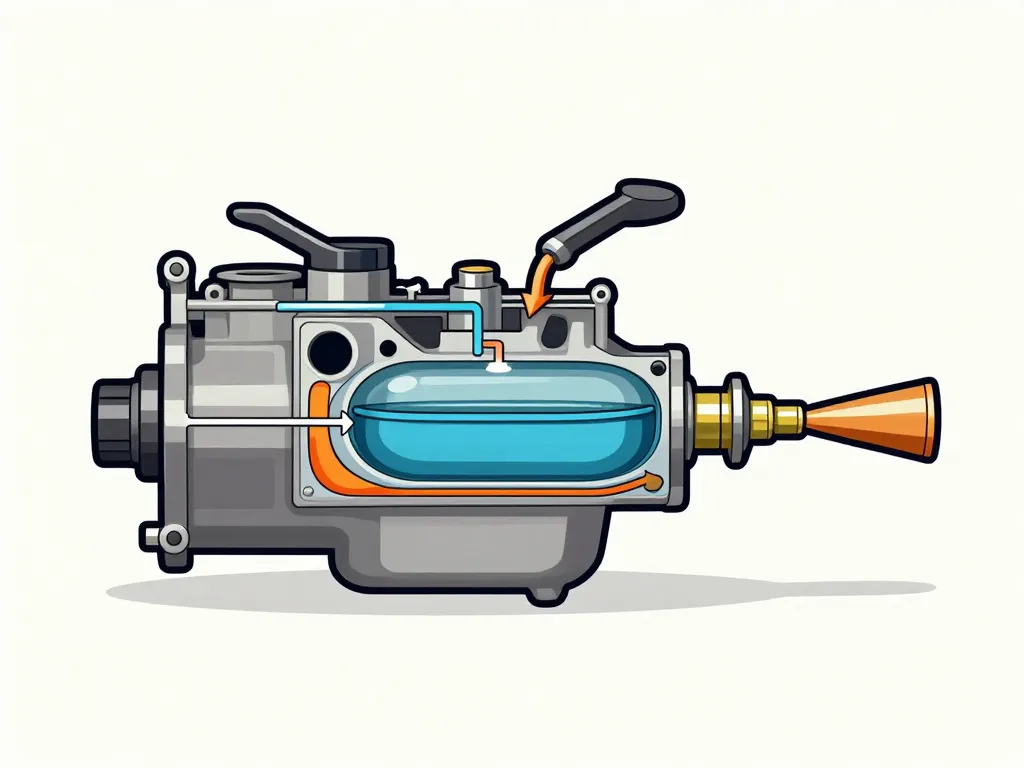

carburateur schema avec principaux éléments

Avant de plonger dans les détails, il est essentiel de savoir ce que représente vraiment un schéma de carburateur. En identifiant les grandes zones et le rôle global de chaque partie, vous pourrez ensuite comprendre plus facilement les réglages, les symptômes et les réparations. Cette première partie pose les fondations indispensables pour lire correctement n’importe quel plan.

Comment lire un schéma de carburateur sans se perdre dans les détails

Un schéma de carburateur représente les trajets d’air et d’essence, ainsi que les organes de réglage. Commencez par repérer l’arrivée d’essence, généralement située sur le côté ou en bas du carburateur, puis l’arrivée d’air qui se fait par le haut ou le côté opposé. Le venturi, cette zone rétrécie au centre, est crucial car c’est là que se crée la dépression nécessaire à l’aspiration de l’essence. Les sorties vers le moteur se situent logiquement après la zone de mélange.

Une fois ces quatre points de base identifiés, vous pouvez situer les organes de réglage : les gicleurs qui calibrent le débit d’essence, le flotteur qui maintient un niveau constant dans la cuve, et le boisseau ou le papillon qui contrôlent le débit d’air. Pensez au schéma comme à une carte routière : l’essence et l’air ont chacun leur chemin, et ils se rejoignent pour former le mélange qui alimente le moteur.

Les éléments clés d’un carburateur à repérer d’abord sur le dessin

Sur la plupart des schémas, vous distinguerez clairement plusieurs composants essentiels. La cuve contient la réserve d’essence à niveau constant. Le flotteur, souvent représenté comme un petit rectangle ou ovale articulé, monte et descend avec le niveau de carburant et actionne le pointeau qui ferme ou ouvre l’arrivée d’essence.

Élément	Fonction principale	Localisation sur le schéma
Cuve	Réservoir tampon d’essence	Partie basse du carburateur
Flotteur	Régulation du niveau d’essence	Intérieur de la cuve
Gicleur principal	Dosage essence à haut régime	Entre la cuve et le venturi
Gicleur de ralenti	Dosage essence au ralenti	Circuit séparé près du papillon
Starter	Enrichissement démarrage à froid	Circuit annexe avec clapet

Les gicleurs, ces petites pièces percées d’un trou calibré, apparaissent comme des points ou des symboles spécifiques selon le type de schéma. Le starter, quant à lui, se présente généralement comme un circuit parallèle avec un clapet commandé manuellement ou automatiquement. Bien identifier visuellement ces composants vous aide à faire le lien entre un symptôme concret et la zone à inspecter ou nettoyer.

Pourquoi le mélange air-essence est au cœur de tout le fonctionnement

Le carburateur a pour unique mission de préparer un mélange air-essence dans les bonnes proportions selon les besoins du moteur. Le rapport idéal se situe généralement autour de 14,7 grammes d’air pour 1 gramme d’essence, appelé rapport stœchiométrique. Trop riche, le mélange encrasse les bougies, fait consommer davantage et provoque de la fumée noire. Trop pauvre, il fait chauffer le moteur excessivement et peut endommager pistons et soupapes.

Lire un schéma permet de visualiser précisément où l’air accélère dans le venturi, créant une dépression qui aspire l’essence depuis la cuve à travers les gicleurs. Cette essence se mélange alors à l’air avant d’être admise dans les cylindres. Comprendre ce principe fondamental vous permet d’anticiper les effets de vos réglages : visser une vis de richesse appauvrit le mélange, dévisser l’enrichit.

Focus sur les circuits du carburateur et leurs schémas dédiés

schéma de carburateur circuits internes colorés

Chaque carburateur contient plusieurs circuits internes dont les schémas semblent parfois complexes au premier regard. En réalité, chaque circuit (ralenti, principal, starter, pompe de reprise) a une logique propre et répond à une situation précise de conduite. En décomposant ces circuits, vous saurez mieux interpréter les plans techniques et comprendre les pannes récurrentes.

Comment fonctionne le circuit de ralenti sur le schéma d’un carburateur

Sur un schéma, le circuit de ralenti se distingue par un gicleur spécifique de petit diamètre et des conduits fins qui contournent le papillon presque fermé. Lorsque vous ne touchez pas à l’accélérateur, le papillon bloque la majorité de l’air, mais le moteur doit continuer à tourner. Le circuit de ralenti prélève de l’essence dans la cuve via son propre gicleur, la mélange à un filet d’air et délivre ce mélange juste après le papillon.

Ce circuit possède généralement une vis de richesse qui permet d’ajuster finement le mélange au ralenti. Sur le schéma, cette vis agit sur un conduit ou un passage d’air proche du point de sortie du circuit. Savoir repérer ce circuit permet d’expliquer un moteur qui cale à chaud, qui tient mal le ralenti ou qui nécessite de garder les gaz légèrement ouverts. Un gicleur de ralenti bouché se traduit par un ralenti instable ou impossible.

Circuit principal, gicleur et venturi : visualiser le rôle de chacun

Le circuit principal entre en action dès que vous accélérez franchement et que le débit d’air augmente dans le venturi. Sur le schéma, vous voyez l’air arriver par le haut, passer dans le rétrécissement du venturi où la vitesse augmente et la pression baisse. Cette dépression aspire l’essence depuis la cuve à travers le gicleur principal, souvent représenté au centre du schéma.

L’essence monte par un conduit vertical appelé puits ou émulsion, où elle se mélange progressivement à de l’air avant d’être pulvérisée dans le flux d’air principal. Cette pré-émulsion améliore la vaporisation et l’homogénéité du mélange. Comprendre cette zone sur le schéma est crucial pour diagnostiquer des trous à l’accélération, un manque de puissance à haut régime ou une carburation trop riche qui noie le moteur.

Starter, pompe de reprise, enrichisseur : à quoi servent ces organes annexes

Les schémas de carburateur affichent souvent des circuits supplémentaires pour gérer des situations particulières. Le starter enrichit temporairement le mélange au démarrage à froid, soit en ajoutant de l’essence supplémentaire, soit en réduisant l’arrivée d’air. Sur le plan, il apparaît comme un circuit parallèle avec un clapet ou un volet actionné par un levier ou un câble.

La pompe de reprise, présente sur de nombreux carburateurs auto, injecte une dose d’essence immédiate lors d’une accélération brusque. Elle se présente généralement comme un petit piston relié mécaniquement au papillon, visible sur le schéma comme un cylindre adjacent avec un conduit vers le venturi. L’enrichisseur, lui, ajoute temporairement de l’essence à mi-régime pour compenser une zone de fonctionnement délicate.

Repérer visuellement ces organes vous aide à expliquer un moteur qui démarre mal à froid, qui broute lors des premiers kilomètres ou qui donne des à-coups violents quand vous accélérez rapidement depuis un arrêt. Chaque circuit a sa fonction précise, et le schéma vous montre comment ils s’interconnectent.

Carburateur moto, auto, tondeuse : différences visibles sur les schémas

Si les principes restent les mêmes, un carburateur de moto n’a pas tout à fait le même dessin qu’un carburateur de voiture ancienne ou de petit moteur de jardin. La taille, la présence d’une membrane, d’un boisseau ou d’un simple papillon changent la lecture du schéma. Cette partie vous aide à reconnaître le type de carburateur que vous avez sous les yeux et à adapter votre lecture.

Quels indices sur un schéma distinguent un carburateur moto d’un autre type

Sur un schéma de carburateur moto, vous verrez fréquemment un boisseau cylindrique coulissant verticalement, avec une aiguille conique plongeant dans le gicleur principal. Cette aiguille module le passage d’essence selon la hauteur du boisseau, offrant un réglage progressif très précis. Les raccords vers la boîte à air sont généralement clairement indiqués, ainsi que les sorties multiples pour des cylindres jumeaux ou en ligne.

Les carburateurs à dépression constante, courants sur les motos japonaises, présentent une membrane qui pilote le boisseau selon la dépression créée par le moteur. Sur le schéma, cette membrane apparaît comme une zone souple séparant deux chambres, avec des conduits de dépression clairement tracés. Ces particularités orientent vos recherches de réglages d’aiguille, de synchronisation entre carburateurs et de richesse globale.

Carburateur à membrane ou à flotteur : comment les plans se différencient

Un carburateur à flotteur, le plus répandu, se reconnaît immédiatement sur un schéma à sa cuve située généralement en bas, avec le flotteur articulé et le pointeau d’arrivée d’essence clairement dessinés. Le niveau d’essence reste constant grâce au mouvement du flotteur qui ouvre ou ferme l’arrivée selon la consommation.

Un modèle à membrane, utilisé notamment sur les tronçonneuses et certaines motos tout-terrain, présente une chambre fermée par une membrane souple qui bouge avec la dépression du moteur. Sur le schéma, cette différence visuelle saute aux yeux : pas de cuve avec niveau constant, mais une pompe à membrane qui dose l’essence à la demande. Cette conception permet de fonctionner dans toutes les positions, y compris à l’envers.

Ces différences expliquent des symptômes distincts : un flotteur grippé provoque un débordement ou une panne sèche, tandis qu’une membrane percée ou durcie entraîne une carburation irrégulière, des ratés ou un démarrage impossible. Le schéma vous indique immédiatement quel système équipe votre machine.

Petits moteurs et tondeuses : pourquoi leurs schémas semblent plus épurés

Les carburateurs de tondeuse ou de moteurs de jardinage sont souvent plus simples, avec moins de circuits et de réglages. Le schéma met surtout en avant le système flotteur-pointeau, un gicleur principal, parfois un gicleur de ralenti et un système de régulation mécanique du régime maximum. L’absence de pompe de reprise, de starter sophistiqué ou de multiples circuits d’émulsion rend ces plans beaucoup plus lisibles.

Cette simplicité apparente ne dispense pas de précision lors du nettoyage ou du réglage. Un gicleur bouché sur une tondeuse aura les mêmes conséquences que sur une moto : démarrage difficile, manque de puissance ou calage. Mais l’intervention reste accessible avec peu d’outils et le schéma suffit généralement pour identifier rapidement l’origine du problème.

Utiliser un schéma de carburateur pour régler, nettoyer et dépanner

Une fois le schéma compris, il devient un véritable guide pour vos interventions : démontage, nettoyage, changement des joints ou réglage de la richesse. Cette dernière partie relie la théorie du plan à vos gestes concrets sur le carburateur. L’objectif est que vous puissiez intervenir avec méthode, sans improviser ni dérégler tout l’ensemble.

Comment un schéma de carburateur aide à réussir un nettoyage complet

En suivant le tracé des conduits sur le schéma, vous savez précisément où passent l’essence et l’air. Lors d’un nettoyage, cette connaissance vous indique quels gicleurs démonter en priorité, quels puits souffler avec une bombe de nettoyant carburateur et quelles zones peuvent se boucher avec des dépôts ou de la gomme d’essence vieillie. Le circuit de ralenti, avec ses conduits fins, mérite une attention particulière car il se colmate facilement.

Le schéma vous montre également l’emplacement des joints et des vis qui maintiennent la cuve. Vous pouvez ainsi préparer les pièces de rechange nécessaires avant le démontage. En notant la position de chaque élément selon le plan, vous évitez les erreurs de remontage qui pourraient créer des fuites ou bloquer un circuit. Un carburateur nettoyé méthodiquement selon son schéma retrouve généralement son fonctionnement d’origine.

Régler richesse et ralenti en s’appuyant sur le plan du carburateur

Les vis de richesse et de ralenti sont parfois cachées sous des caches ou situées dans des positions peu évidentes. Le schéma vous montre exactement où elles agissent dans le circuit d’essence et d’air. La vis de richesse contrôle généralement le passage d’air dans l’émulsion du circuit de ralenti : vissée à fond puis dévissée d’un certain nombre de tours, elle permet un réglage fin.

La vis de ralenti ou butée de papillon contrôle l’ouverture minimale du papillon et donc le régime moteur au ralenti. Sur les carburateurs doubles ou multiples de motos, le schéma vous aide à comprendre comment synchroniser les papillons pour que chaque cylindre reçoive la même quantité de mélange. Vous pouvez ainsi ajuster avec logique, en sachant si vous enrichissez, appauvrissez ou modifiez simplement le débit d’air.

Quels symptômes fréquents relier à quelles zones du schéma de carburateur

Un moteur qui fume noir correspond généralement à un mélange trop riche : niveau de cuve trop haut, flotteur mal réglé ou gicleur principal trop gros. En consultant le schéma, vous ciblez immédiatement la cuve et le système flotteur-pointeau. Un moteur qui pétarade à la décélération indique souvent un mélange trop pauvre ou une prise d’air parasite, visible sur le plan au niveau des joints entre corps et pipe d’admission.

Un moteur qui peine à monter dans les tours suggère un problème sur le circuit principal : gicleur bouché, niveau de cuve insuffisant ou aiguille mal réglée. Le schéma vous montre le trajet complet de l’essence depuis la cuve jusqu’au venturi, vous permettant de vérifier chaque étape. Des ratés à mi-régime orientent vers la zone de transition entre circuit de ralenti et circuit principal, une zone critique que le schéma matérialise clairement.

En reliant chaque symptôme à un circuit précis grâce au schéma, vos essais deviennent plus logiques et moins aléatoires. Vous gagnez du temps et évitez de toucher à des réglages qui fonctionnent correctement. Le schéma transforme le diagnostic hasardeux en démarche méthodique.

Maîtriser la lecture d’un schéma de carburateur vous donne une compréhension profonde du fonctionnement de votre moteur. Que vous interveniez sur une moto classique, une voiture de collection ou un simple outil de jardin, cette compétence vous permet d’entretenir et de réparer avec confiance. Les principes restent identiques d’un modèle à l’autre : air, essence, dépression et mélange. En gardant un schéma sous les yeux lors de vos interventions, vous transformez une opération complexe en suite d’étapes logiques et réalisables.
