Le joint spi, ou bague d’étanchéité pour arbre tournant, est un composant mécanique dont la défaillance entraîne des conséquences graves. Une fuite d’huile mineure peut rapidement évoluer vers une casse moteur complète par manque de lubrification. Ce composant assure l’étanchéité dynamique en retenant le fluide à l’intérieur d’un carter tout en permettant à un axe de tourner à haute vitesse. Choisir un modèle inadapté ou ignorer les spécificités de sa matière transforme une pièce à quelques euros en un risque majeur pour votre mécanique.
Comprendre l’anatomie et le rôle du joint spi
Le terme « Spi » désigne les bagues d’étanchéité à lèvre conçues pour supporter un mouvement de rotation permanent. Contrairement à un joint plat statique, ce composant est un assemblage technique précis.

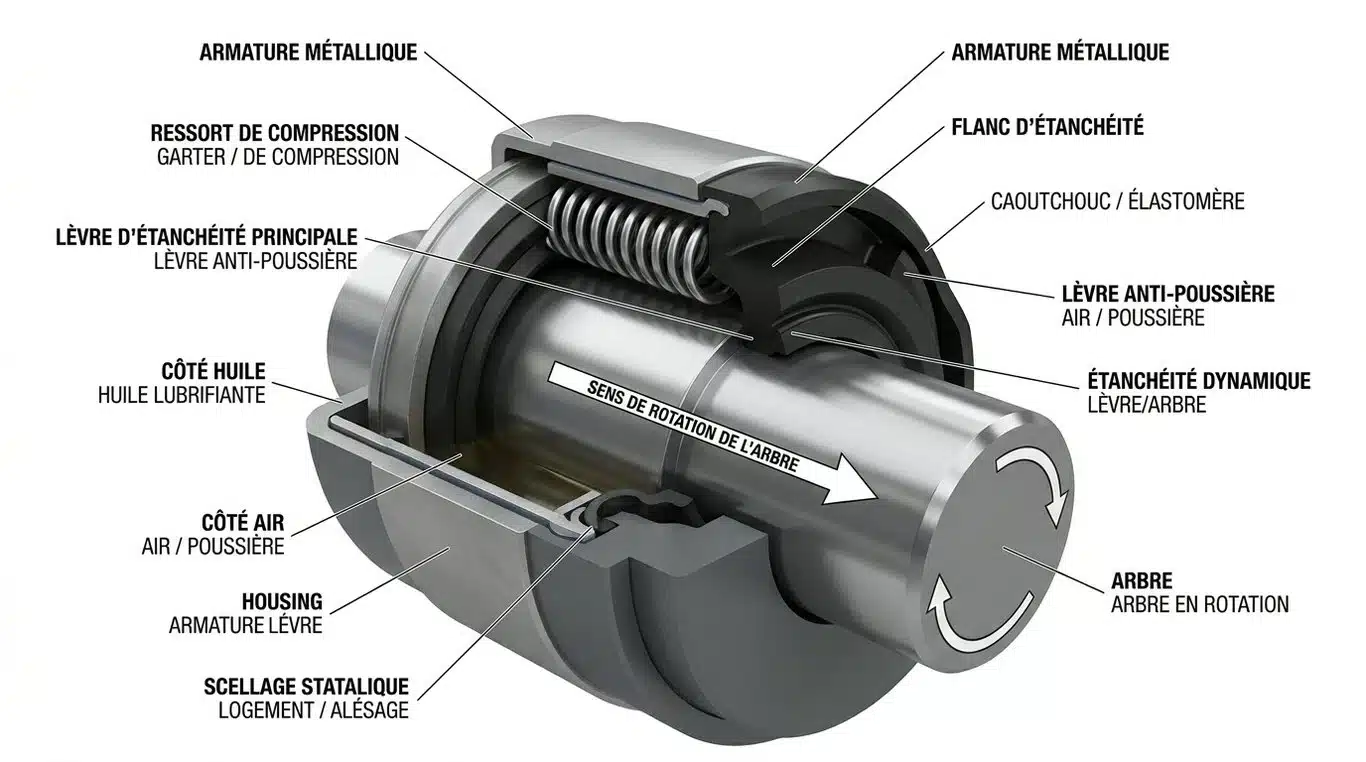

La structure interne : armature, ressort et lèvres
Un joint spi standard se compose de trois éléments. L’armature métallique assure la rigidité de la bague et son maintien dans l’alésage. La lèvre d’étanchéité constitue la partie active en contact direct avec l’arbre. Enfin, le ressort jarretière, positionné derrière la lèvre, exerce une pression constante pour compenser l’usure naturelle et les micro-vibrations de l’axe. Ce ressort garantit une étanchéité efficace même lorsque la température de l’huile modifie la souplesse de l’élastomère.
Le principe de l’étanchéité dynamique sur arbre tournant
Le fonctionnement repose sur un équilibre thermique et mécanique. La lèvre ne frotte jamais à sec sur l’arbre, car cela provoquerait une surchauffe immédiate. Un film d’huile microscopique s’établit entre la lèvre et l’axe, assurant l’étanchéité par tension superficielle. Si l’état de surface de l’arbre est trop rugueux, ce film se rompt et l’huile s’échappe. À l’inverse, un arbre trop lisse empêche l’accroche du film, provoquant une adhérence brutale et une usure prématurée du joint.
Choisir la bonne matière : NBR, FPM ou EPDM ?
Le choix de la matière dépend des contraintes chimiques et thermiques de votre application. Un joint inadapté au fluide ou à la température de fonctionnement durcit par cristallisation ou se ramollit, perdant ainsi sa capacité d’étanchéité.
Le Nitrile (NBR) pour les applications standards
Le Nitrile est la matière la plus répandue. Elle offre une résistance efficace aux huiles minérales, aux graisses et aux carburants classiques. Sa plage de température d’utilisation se situe entre -40°C et +110°C. Ce matériau équipe la majorité des boîtes de vitesses et des moteurs industriels standards. Le NBR craint toutefois l’ozone et les rayons UV, et se dégrade rapidement si la température dépasse régulièrement les 120°C.
Le Viton (FPM/FKM) pour les conditions extrêmes
Le Viton, ou FPM, représente le haut de gamme de l’étanchéité. Il est indispensable pour les moteurs modernes ou les zones exposées à de fortes chaleurs. Capable de supporter des températures allant de -20°C à +200°C, il résiste aux huiles synthétiques et aux additifs agressifs qui détruisent le Nitrile. Bien que plus coûteux, sa durabilité justifie l’investissement, notamment pour un joint de vilebrequin dont le remplacement impose un démontage complexe de la transmission.
Comparatif des propriétés des élastomères
| Matière | Température Min/Max | Compatibilité Fluides | Usage courant |
|---|---|---|---|
| NBR (Nitrile) | -40°C / +110°C | Huiles minérales, Graisses | Industrie, Automobile standard |
| FPM (Viton) | -20°C / +200°C | Huiles synthétiques, Hydrocarbures | Moteurs hautes performances, Chimie |
| EPDM | -50°C / +150°C | Liquide de frein, Eau, Glycol | Systèmes hydrauliques spécifiques |
| Silicone (VMQ) | -60°C / +200°C | Air chaud, Huiles peu agressives | Applications thermiques spécifiques |
Identifier les profils pour une étanchéité optimale
La géométrie du joint détermine sa capacité à protéger le mécanisme contre les agressions extérieures.
Simple lèvre vs Double lèvre (OAS, CC, OA)
Le joint « simple lèvre » (profil OA ou CB) a pour unique mission de retenir le fluide à l’intérieur. Le joint « double lèvre » (profil OAS ou CC) intègre une lèvre supplémentaire, dite anti-poussière. Cette seconde lèvre, dépourvue de ressort, bloque l’entrée des impuretés, de la poussière ou de la boue. Dans les environnements exposés comme le motocross ou les machines agricoles, l’absence de cette lèvre secondaire condamne le joint principal à une usure rapide par abrasion.
L’influence de l’organe moteur situé en bout d’axe, comme une poulie de vilebrequin, est souvent sous-estimée. Ces composants exercent des contraintes radiales qui ne sont pas purement circulaires. Une légère déflexion de l’arbre transforme le contact de la lèvre en un mouvement elliptique, créant un micro-espace par lequel l’huile s’échappe par effet centrifuge. Lors d’un changement de joint, vérifiez l’état de la surface de portée et l’équilibrage de la pièce tournante pour garantir que la lèvre travaille dans son axe nominal.
Les normes ISO 6194 et DIN 3760
Ces normes internationales assurent l’interchangeabilité des pièces en définissant les tolérances de fabrication pour les diamètres et l’épaisseur. Un joint spi est identifié par trois dimensions, par exemple 35x52x7 mm. Il est impératif de respecter ces cotes au dixième de millimètre près. Une épaisseur différente peut parfois être montée si le logement est profond, mais un diamètre extérieur incorrect empêchera le montage ou provoquera une fuite par le pourtour de l’armature.
Les étapes clés pour un remplacement réussi
La pose d’un joint spi demande de la précision. La majorité des fuites sur des joints neufs proviennent d’erreurs lors de l’installation.
Préparation de la surface et lubrification initiale
Avant d’insérer le nouveau joint, inspectez l’arbre. Si une rainure est perceptible au toucher à l’emplacement de l’ancien joint, ce dernier fuira immédiatement. Utilisez une frette de réparation type Speedi-Sleeve pour recréer une surface lisse. Ne montez jamais un joint spi à sec. Lubrifiez impérativement la lèvre et le ressort avec l’huile qu’il est destiné à retenir pour éviter tout échauffement destructeur lors des premières secondes de rotation.
L’insertion perpendiculaire : éviter la déformation
Le joint doit entrer parfaitement droit dans son logement. Utilisez un tampon de montage ou une douille au diamètre extérieur du joint. Si le joint est inséré de travers, l’armature métallique se déforme et la lèvre perd son centrage sur l’arbre. Lors du passage sur les cannelures ou les filetages, protégez la lèvre avec un cône de montage ou une fine couche de ruban adhésif pour éviter de l’entailler.
Diagnostic et causes de défaillance prématurée
Identifier la cause d’une défaillance permet d’éviter de répéter la même erreur lors de la réparation.
Pourquoi un joint neuf fuit-il déjà ?
Une fuite survenant quelques heures après le montage résulte généralement de quatre causes précises. La lèvre a pu se retourner vers l’extérieur lors de l’insertion. Le ressort jarretière a pu sauter de sa gorge suite à un choc lors de la pose. Le sens de montage a pu être inversé, la lèvre avec le ressort visible devant toujours être dirigée vers le fluide. Enfin, le passage sur une clavette a pu causer une micro-coupure invisible à l’œil nu, suffisante pour créer un suintement.
Les signes d’usure thermique et mécanique
Un joint spi qui devient cassant et craquelle indique une surchauffe ou une incompatibilité chimique avec l’huile. Une lèvre qui semble fondue ou excessivement élargie révèle une vitesse de rotation trop élevée pour la matière choisie. La vitesse linéaire à la périphérie de l’arbre est une donnée technique majeure : le NBR supporte environ 12 m/s, tandis que le Viton peut atteindre 35 m/s. Dépasser ces limites transforme le joint en générateur de chaleur, marquant l’arbre par friction thermique.
Le remplacement d’un joint spi exige autant de rigueur dans la sélection de la pièce que dans son installation. En privilégiant des matériaux comme le FPM pour les zones soumises à la chaleur et en respectant les procédures de lubrification et d’alignement, vous garantissez la longévité de votre mécanique et la propreté de votre environnement de travail.
