Vous cherchez des informations claires sur le disjoncteur SP 102, ses usages, son câblage ou ses équivalences ? Ce guide synthétise les caractéristiques essentielles, les normes à respecter et les bonnes pratiques d’installation pour vous aider à faire le bon choix en toute sécurité. En quelques minutes, vous saurez si le SP 102 correspond à votre besoin et comment l’intégrer correctement dans votre tableau électrique.
Comprendre le disjoncteur sp 102 et ses usages
Avant de remplacer ou d’ajouter un SP 102, il est essentiel de comprendre à quoi il sert et dans quels cas il est adapté. Vous verrez ici ses caractéristiques principales, les niveaux d’intensité concernés et les usages typiques en résidentiel ou petit tertiaire. Cela vous permettra d’éviter les erreurs de dimensionnement et les risques liés à une protection inadaptée.
Identifier clairement à quoi sert un disjoncteur sp 102 au quotidien

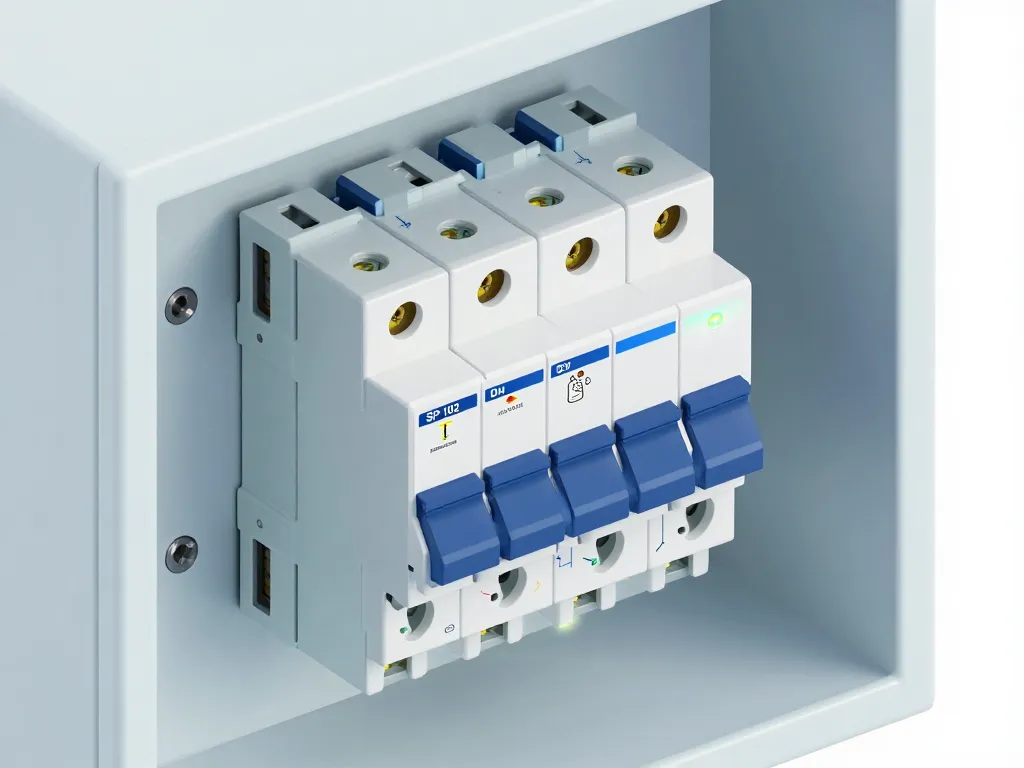

Le SP 102 est un disjoncteur modulaire basse tension conçu pour protéger un circuit contre les surintensités et les courts-circuits. Il se place dans le tableau électrique, sur un rail DIN, pour sécuriser une ligne précise comme des prises, l’éclairage ou un appareil dédié. En pratique, il coupe automatiquement l’alimentation dès qu’une anomalie est détectée, ce qui limite les dommages sur l’installation et réduit considérablement les risques d’incendie.
Concrètement, imaginez une surcharge sur un circuit de prises dans votre salon : le SP 102 détecte le courant excessif et déclenche en quelques millisecondes. Cette réactivité protège vos câbles, vos appareils branchés et l’ensemble de votre habitation. C’est un composant discret mais indispensable pour votre sécurité quotidienne.
Principales caractéristiques techniques à vérifier avant tout achat sp 102
Avant de choisir un SP 102, plusieurs paramètres techniques doivent retenir votre attention. Vérifiez d’abord l’intensité nominale exprimée en ampères (A), qui indique le courant maximal que le disjoncteur peut supporter en fonctionnement normal. Le pouvoir de coupure en kiloampères (kA) représente la capacité du dispositif à interrompre un courant de court-circuit.
| Caractéristique | Valeur typique | Ce qu’il faut retenir |
|---|---|---|
| Intensité nominale | 10 A, 16 A, 20 A, 32 A | À adapter selon le circuit protégé |
| Pouvoir de coupure | 3 kA, 4,5 kA, 6 kA | Doit correspondre au niveau de court-circuit possible |
| Courbe de déclenchement | B, C, D | C pour usage résidentiel standard |
| Tension d’emploi | 230 V / 400 V | Selon votre installation monophasée ou triphasée |
Assurez-vous également de la compatibilité avec votre tension d’alimentation (230 V pour le résidentiel en France), de la largeur en modules (généralement 1 module) et du type de bornes pour un raccordement fiable. Ces données figurent sur le corps du disjoncteur et dans la fiche technique fabricant, prenez le temps de les consulter avant tout achat.
Dans quels types de circuits électriques le sp 102 est-il pertinent
Le SP 102 trouve sa place dans de nombreux circuits domestiques. Il est généralement utilisé pour protéger des circuits de prises, d’éclairage ou de petits appareils électroménagers selon son calibre. Par exemple, un SP 102 de 16 A convient parfaitement pour un circuit de prises dans une chambre ou un bureau, tandis qu’un modèle 20 A protégera efficacement des prises en cuisine.
Il peut aussi protéger un circuit spécialisé pour un lave-linge, un lave-vaisselle ou un congélateur, à condition que le dimensionnement respecte les prescriptions de la norme et du fabricant. En rénovation, le SP 102 sert souvent de remplaçant à un ancien modèle équivalent, en gardant la même logique de protection tout en bénéficiant de technologies plus récentes et plus fiables.
Choisir le bon calibre sp 102 selon votre installation électrique
Le bon disjoncteur n’est pas seulement une référence de gamme : c’est surtout un calibre et une courbe adaptés à votre circuit. Dans cette partie, vous verrez comment lire les indications, calculer les intensités et respecter la norme NF C 15-100 pour un SP 102 bien dimensionné. L’objectif est de sécuriser vos équipements sans provoquer de déclenchements intempestifs.
Comment déterminer l’ampérage idéal du sp 102 pour votre circuit
L’ampérage du SP 102 dépend directement de la section des conducteurs et de la puissance maximale des appareils raccordés. En France, la NF C 15-100 donne des repères précis : par exemple, 16 A pour des prises alimentées par des câbles de 1,5 mm² ou 20 A pour des prises en 2,5 mm². Cette corrélation entre section de câble et calibre de disjoncteur est fondamentale.
Concrètement, si vous installez un circuit de prises dans une pièce à vivre avec du câble de 2,5 mm², vous choisirez un SP 102 de 20 A maximum. Caler l’ampérage sur la section de câble évite que le disjoncteur ne laisse passer trop de courant en cas de défaut, ce qui protégerait mal vos conducteurs et pourrait causer un échauffement dangereux. Un sous-dimensionnement provoquera des coupures répétées, tandis qu’un surdimensionnement exposera vos câbles à la surchauffe.
Courbe de déclenchement du sp 102 : comment faire le bon choix
La courbe de déclenchement (B, C ou D en général) indique la sensibilité du SP 102 aux surintensités brèves, notamment au démarrage des appareils. Pour des circuits domestiques classiques comme l’éclairage ou les prises, la courbe C est la plus courante car elle tolère les pointes modérées sans déclencher intempestivement.
La courbe B réagit plus rapidement et convient aux circuits purement résistifs (chauffage électrique direct par exemple). La courbe D supporte des pics plus importants et s’utilise plutôt pour des charges inductives comme des moteurs ou transformateurs. Pour une installation résidentielle standard, rester sur une courbe C avec votre SP 102 vous évitera des surprises lors du démarrage d’un aspirateur ou d’une cafetière.
Sp 102 et normes électriques : points clés de la NF C 15-100 à respecter
Votre SP 102 doit impérativement respecter les normes en vigueur : marquage CE, conformité aux normes EN et NF adaptées aux disjoncteurs modulaires. La NF C 15-100 encadre le choix des calibres, le nombre de points par circuit, la section des conducteurs et la protection différentielle en amont.
Par exemple, cette norme impose un maximum de 8 prises par circuit en 16 A avec du 1,5 mm², ou 12 prises en 20 A avec du 2,5 mm². Elle exige aussi une protection différentielle de 30 mA en amont pour les circuits terminaux, assurée par un interrupteur différentiel ou un disjoncteur différentiel. Respecter ces règles garantit non seulement la sécurité, mais aussi la conformité de votre installation pour les contrôles de mise en service ou en cas de vente de votre logement.
Installation, câblage et sécurité autour du disjoncteur sp 102
Poser ou remplacer un SP 102 implique de couper l’alimentation, de câbler correctement et de respecter quelques réflexes de sécurité. Cette partie vous donne une vision claire des étapes, des erreurs fréquentes et des cas où il vaut mieux faire appel à un professionnel. L’objectif n’est pas de vous transformer en électricien, mais de vous aider à comprendre ce qui se passe dans votre tableau.
Quelles précautions prendre avant de remplacer un disjoncteur sp 102 existant
Coupez systématiquement l’alimentation générale au disjoncteur de branchement avant toute intervention dans le tableau. Cette première règle n’est jamais négociable. Ensuite, vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension) plutôt qu’un simple tournevis testeur, qui n’offre pas la même fiabilité.
Si vous avez le moindre doute sur le repérage des circuits, l’état des conducteurs ou la capacité du tableau, faites intervenir un électricien qualifié. Travailler sous tension ou sans vérification préalable peut entraîner un choc électrique grave, voire mortel. La prudence est toujours de mise, même pour une intervention qui semble simple.
Étapes clés de câblage du sp 102 dans un tableau modulaire domestique
Le SP 102 se clipse sur le rail DIN de votre tableau, ce qui le maintient mécaniquement en place. Il se raccorde ensuite en amont au peigne d’alimentation ou aux conducteurs venant de l’interrupteur différentiel, et en aval aux câbles du circuit à protéger. Respectez la polarité phase/neutre si le modèle est bipolaire, même si la plupart des SP 102 domestiques sont unipolaires (phase uniquement).
Serrez correctement les bornes au couple recommandé par le fabricant, généralement indiqué dans la notice. Un serrage insuffisant provoque des échauffements et des points de mauvais contact, tandis qu’un serrage excessif peut endommager les bornes. Terminez par un repérage clair sur l’étiquette du disjoncteur pour identifier facilement le circuit : « Prises chambre », « Éclairage séjour », etc. Cette organisation simplifie grandement les interventions futures.
Erreurs courantes avec un sp 102 et comment les éviter simplement
Les erreurs les plus fréquentes sont le sous-dimensionnement ou le surdimensionnement du calibre. Un SP 102 de 10 A sur un circuit nécessitant 16 A déclenchera en permanence, tandis qu’un 32 A sur un câble de 1,5 mm² expose vos conducteurs à la destruction en cas de défaut. Respectez toujours la correspondance section de câble / calibre de disjoncteur.
Les serrages insuffisants sont un autre problème récurrent : ils créent des résistances de contact qui chauffent et peuvent provoquer un incendie. Le mélange de sections de câbles inadaptées sur un même circuit ou l’ajout successif de disjoncteurs sans vérifier la capacité totale du tableau en amont sont également à éviter.
En cas de déclenchements répétés du SP 102, ne forcez jamais le réarmement : cherchez l’origine du défaut (appareil défectueux, surcharge, court-circuit) ou faites-la diagnostiquer par un professionnel. Un disjoncteur qui disjoncte remplit simplement son rôle de protection.
Compatibilités, équivalences et bonnes pratiques de maintenance du sp 102
Entre les références qui évoluent, les marques différentes et les anciennes installations, il n’est pas toujours évident de savoir par quoi remplacer un SP 102. Vous verrez ici comment gérer les équivalences, reconnaître un modèle compatible et organiser un minimum de maintenance préventive. Cela prolonge la durée de vie de votre installation et limite les pannes surprises.
Comment savoir si un autre disjoncteur est vraiment équivalent au sp 102
Pour trouver un équivalent au SP 102, comparez systématiquement l’intensité nominale, la courbe de déclenchement, le pouvoir de coupure et la tension d’emploi. Un disjoncteur 16 A courbe C 4,5 kA 230 V d’une autre marque pourra remplacer un SP 102 aux mêmes caractéristiques.
Assurez-vous aussi que la marque ou la gamme est compatible mécaniquement avec votre tableau, notamment pour l’usage de peignes d’alimentation horizontaux ou verticaux. Les systèmes de connexion par peigne ne sont pas tous universels entre fabricants. Idéalement, consultez les tables de correspondance fabricant ou un professionnel avant de valider le remplacement, surtout si vous devez maintenir une cohérence avec des dispositifs différentiels déjà en place.
Sp 102, marque et gamme : pourquoi rester cohérent dans votre tableau électrique
Mélanger trop de marques et de gammes peut compliquer l’usage des peignes d’alimentation, l’extension du tableau et la maintenance future. Une certaine cohérence facilite aussi la lecture des schémas et le dépannage par un électricien tiers qui interviendrait chez vous. Imaginez un tableau avec quatre marques différentes : repérer rapidement un modèle défaillant ou trouver une pièce de rechange devient un casse-tête.
À long terme, rester sur une gamme compatible simplifie vos évolutions : ajout de circuits, protection de nouvelles charges, intégration de solutions domotiques ou de parafoudres. Vous gagnez du temps, de l’argent et de la sérénité en privilégiant la cohérence dès le départ.
Quels contrôles périodiques effectuer sur un disjoncteur sp 102 installé
Même si un SP 102 ne demande pas d’entretien lourd, un contrôle visuel régulier du tableau reste utile. Repérez les traces de chauffe (décoloration du plastique), les odeurs anormales ou les disjonctions répétées qui signalent un problème sous-jacent. Ces signes doivent vous alerter immédiatement.
Vous pouvez vérifier le serrage des bornes tous les quelques années, hors tension, surtout dans les environnements soumis aux vibrations (proximité de machines, de passages fréquents) ou aux variations de température. Un serrage qui se desserre progressivement crée des résistances de contact dangereuses.
En cas de doute sur l’intégrité du disjoncteur après un court-circuit important ou un vieillissement visible, le remplacement préventif est souvent la solution la plus sûre. Un SP 102 coûte quelques euros : ce n’est pas le moment de faire des économies sur la sécurité de votre installation électrique.
En suivant ces bonnes pratiques, votre SP 102 assurera une protection fiable et durable de vos circuits électriques. L’essentiel est de bien dimensionner dès le départ, de respecter les normes en vigueur et de rester vigilant sur les signes d’usure ou de dysfonctionnement. Ainsi, vous profiterez d’une installation électrique sûre et conforme pour de nombreuses années.
